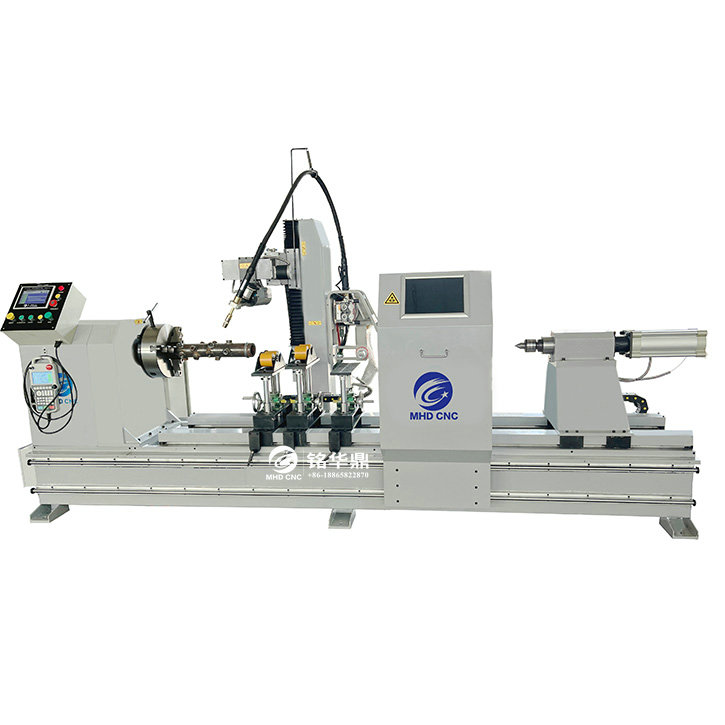

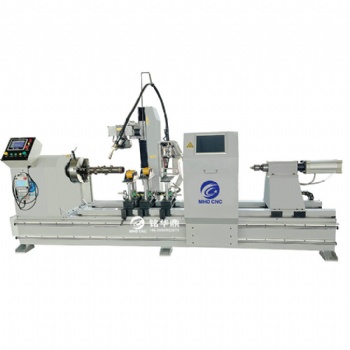

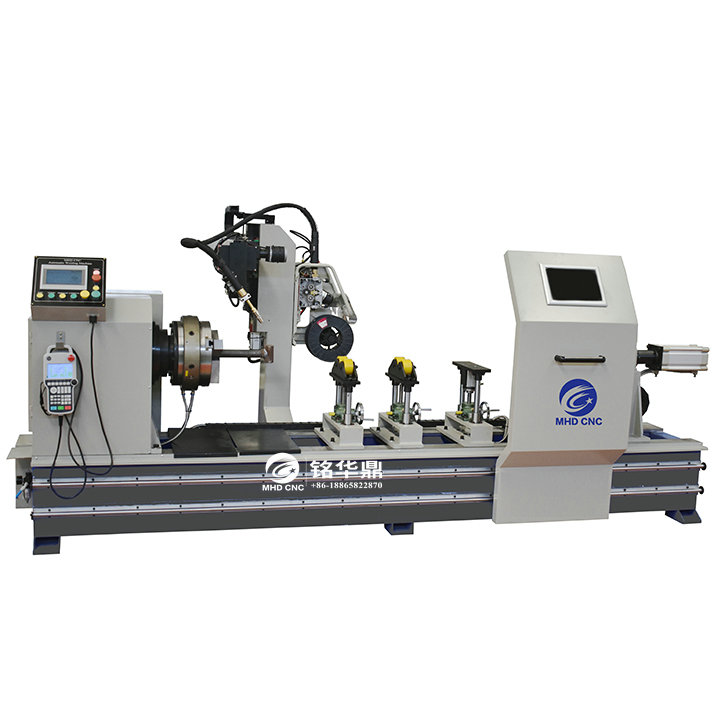

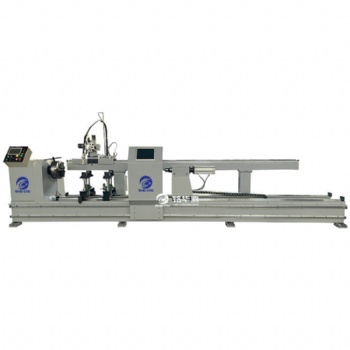

5軸油缸活塞桿數控環縫自動焊接機
I.數控環縫自動焊接機設計任務：

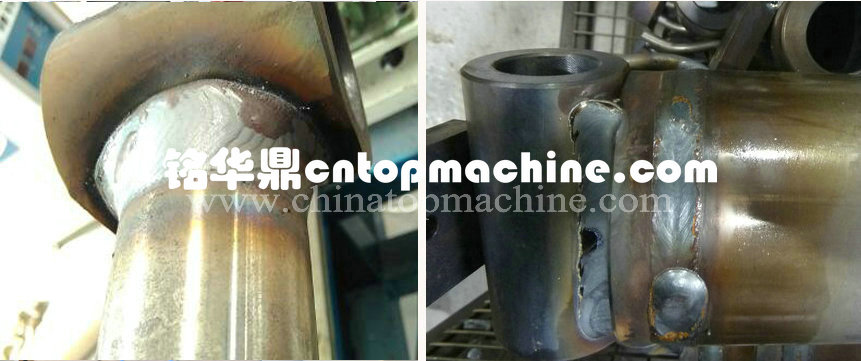

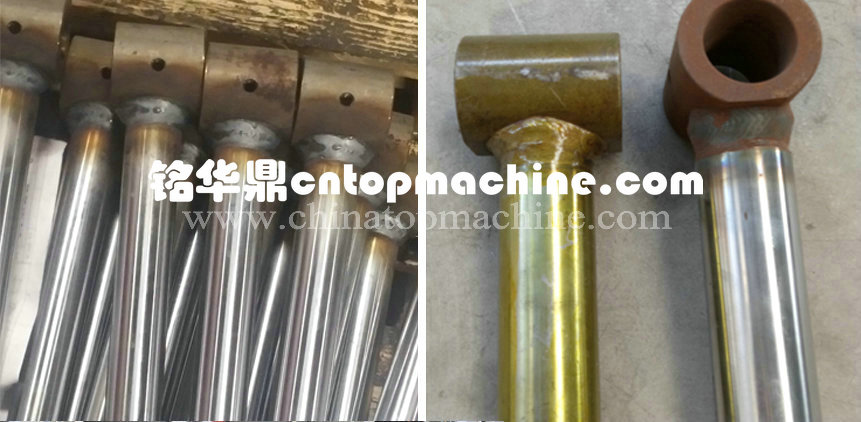

5軸油缸活塞桿數控環縫自動焊接機滿足活塞桿、油缸及方閥座的自動焊接，保證焊接規范盡量一致，焊縫成型均勻美觀，焊接質量達到要求。
II.數控焊接機焊接工藝及基本特點：

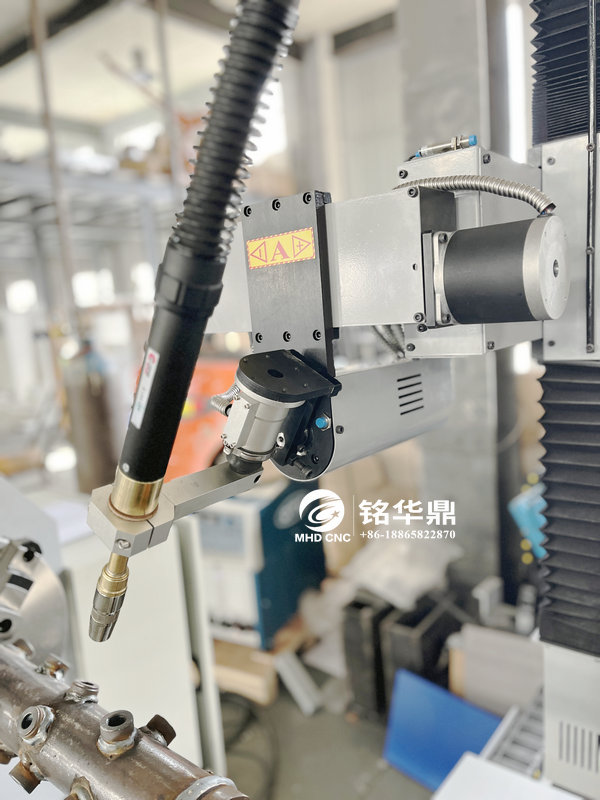

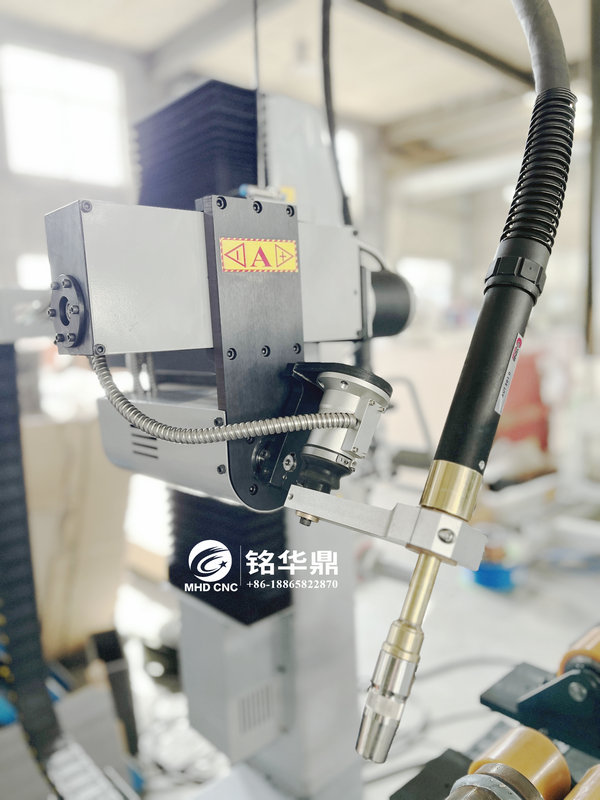

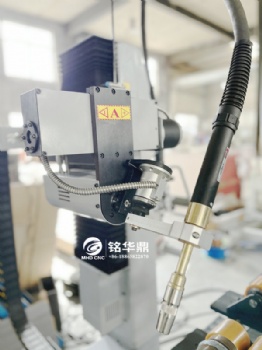

1.采用數控系統，控制工件旋轉、焊槍上下、左右、轉槍及數控行走五維動作，行走出焊縫軌跡。
2.工件旋轉過程中，保證焊槍與工件距離不變，夾角在90度間變化。
3.采用西門子PLC和五軸數控系統控制實現試教編程，提高可靠性。
4.脈沖焊接電源具有優良的起弧、穩弧和收弧性能，以保證焊縫均勻一致。
5.焊接熔深熔寬達到要求，滲漏率低于1%。
6.主軸旋轉動力機構由大功率交流伺服電機、行星減速機、導電套和夾具等組成。主軸轉速隨工件轉動位置不同而變化。
7.5軸油缸活塞桿數控環縫自動焊接機可搭配數控油口自動焊接專機，提高焊接生產的自動化和智能化程度。
III.活塞桿數控環縫焊接機技術參數：
主軸轉速 | 0-5R/MIN 無級調速 |
焊槍轉角 | -60°- 60° |
適應工件長度 | 300mm-2500mm |
適應工件直徑 | 80mm-300mm |
